產品概述:

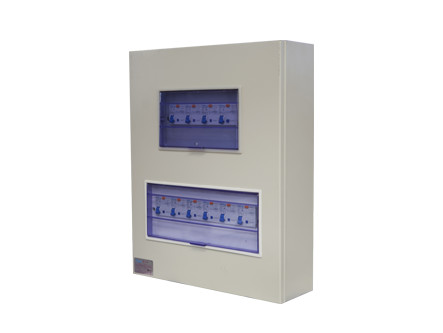

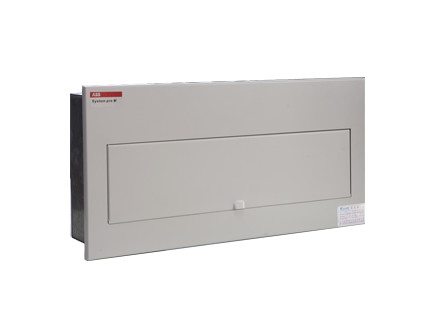

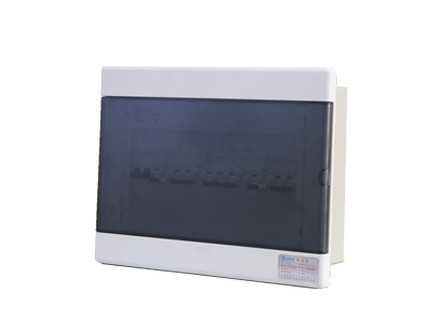

       PZ30配電箱適用于頻率50Hz,額定電壓380V及以下,負荷電流不大于100A的單相及三相電路中,作動力及照明控制、對電路進行過載、漏電及短路保護。該箱設計合理、體積小,外形美觀,使用安全可靠,可廣泛應用于工廠、大廈、住宅、商場等場所。

       該產品符合GB7251.3-2006《低壓成套開關設備和控制設備、第三部分:對非專業人員可進入場地的低壓成套開關設備和控制設備——配電板的特殊要求》和IEC60439:1900《低壓成套開關設備和控制設備、第三部分:對非專業人員可進入場地的低壓成套開關設備和控制設備——配電板的特殊要求》等標準。

產品特點:

1、箱體采用1.2~1.5mm厚優質鋼板,外殼經靜電噴涂處理,配以塑料透明面蓋或者鋼板面板,外形美觀大方、殼體上下側均沖有敲落孔,用戶進出線方便。

2、模塊化結構的工廠標準組合系統;

3、各款箱體設計新穎美觀、集標準化、系列化于一身;

4、配電箱單相、三相可以通用;單極、多極、漏電可任意組合;

5、額定電流≤100A,外殼防護等級達到IP3X;

6、超薄型結構適用于輕質結構墻的暗裝及墻面懸掛安裝;

7、安全可靠的單相、三相導線連接,更有端子絕緣保護套使之安全性能更高,熱穩定性更好。

技術參數:

序號

名    稱

單位

數  據

1

主回路額定電壓

V

380/220

2

輔助回路額定電壓

V

220

3

額定絕緣電壓

V

500

4

短時耐受電壓

kV

3

5

額定頻率

Hz

50

6

額定電流

A

16~100

7

額定短時耐受電流

kA

4.5

8

額定峰值耐受電流

kA

6

9

防護等級



IP3X



使用條件:

1、周圍空氣溫度不高于+40℃,不低于-5℃。24h 內的平均溫度不得高于+35℃。

2、戶內安裝使用,使用地點的海拔不得超過 2000m。

3、周圍空氣相對濕度在最高溫度為+40℃時不超過 50%,在較低溫度時允許有較大的相對濕度,應考慮到由于溫度的變化可能會偶然產生凝露的影響。

4、設備安裝時與垂直面的傾斜度不超過 5%。

5、設備應安裝在無劇烈震動的地方,以及不足使電器元件受到腐蝕的場所。

產品視頻:

工程案例:

1、濟南軍區總醫院

2、山東銀座置業有限公司

3、濟南華昱置業有限公司

4、山東中嶺國際酒店

5、濟南中海地產投資有限公司
